I filtri a rete ispezionabili sono considerati “Accessori a pressione” secondo quanto definito nell’Articolo 2, paragrafo 5, della Direttiva PED 2014/68/EU. Tutta la serie è stata progettata per l’utilizzo di refrigerante R744 (CO2), classificato dall’articolo 13, paragrafo 1, lettera (b), della Direttiva PED 2014/68/EU come appartenente al Gruppo 2, ovvero fluido non tossico, non infiammabile e non esplosivo ed indicato nell’appendice E della norma EN 378-1 come appartenente al Gruppo A1
Nel caso dei filtri ispezionabili, le Dimensioni Nominali (DN) interne, previste al momento, variano da diametri di 16 mm per i più piccoli, fino a diametri di 31 mm per le versioni più grosse, mentre le massime pressioni di esercizio, indicate nelle tabelle di riferimento, non superano i 140 bar per tutti i modelli. In accordo alla Tabella 7 dell’Annex II della Direttiva 2014/68/ UE, tutti questi prodotti, al momento ricadono nello scopo dell’Articolo 4.3.

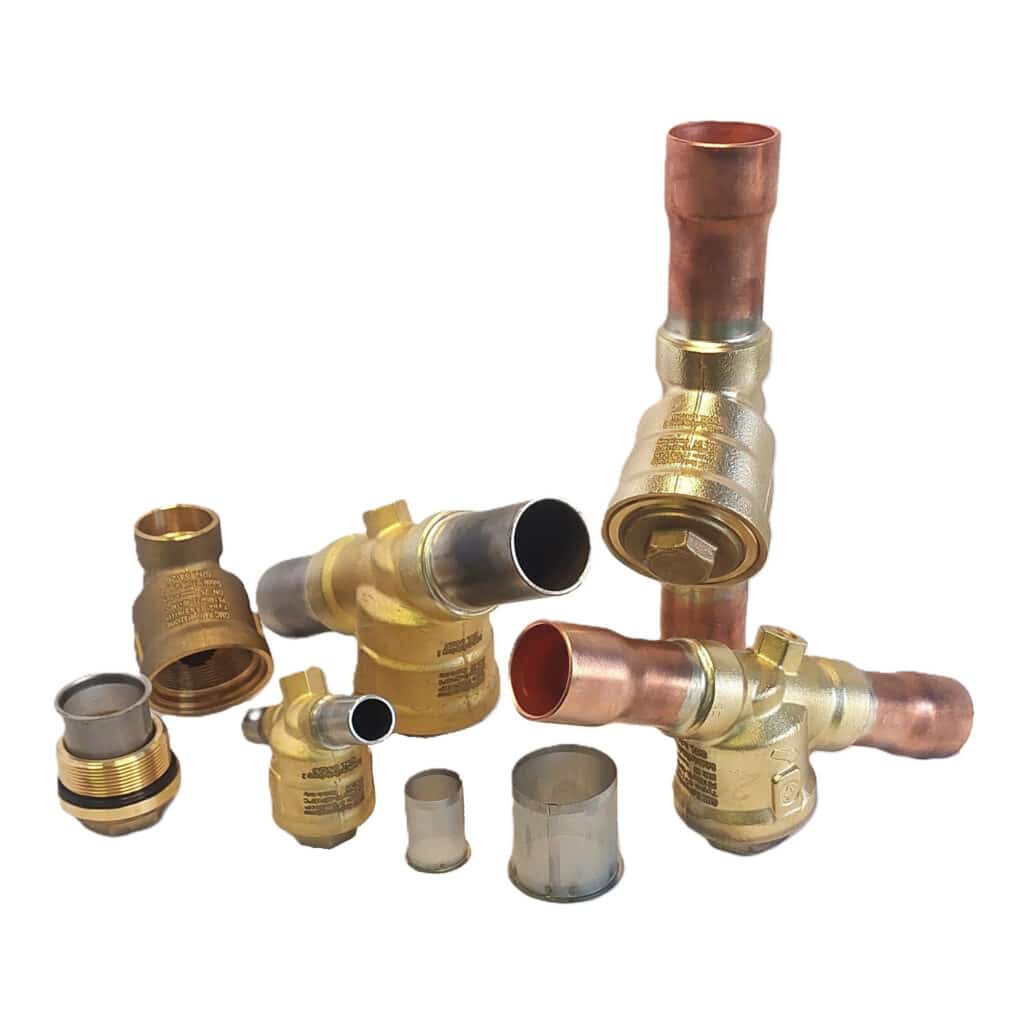

In tutta la serie di filtri ispezionabili il corpo e il tappo sono realizzati in ottone forgiato UNI EN12420 – CW617N. Nella serie IYS2 HP le tasche di connessione sono ricavate direttamente nel corpo e possono ospitare, in base al modello, sia tubi metrici, tipicamente in acciaio INOX, che tubi in pollici, tipicamente tubi in lega di rame CuFe2P.
Nella serie IYS4 le connessioni della linea HP sono realizzate con tubi in acciaio INOX, mentre per la linea K con tubo di lega di rame CuFe2P. L’elemento filtrante è costituito da un cilindro in lamiera microstirata AISI 304L che è estraibile in tutta la serie per effettuarne la pulizia; la sua ampia superficie filtrante consente di allungare i tempi tra una manutenzione e la successiva conservando così un elevato valore di Kv nel tempo. La tenuta tra corpo e tappo è affidata ad una guarnizione di tenuta in EPDM.
I filtri a rete di questa serie possono essere installati, con l’asse longitudinale disposto sia in orizzontale che in verticale, purché il tappo sia rivolto sempre verso il basso per assicurarsi che le impurità filtrate nell’impianto restino per gravità confinate sul fondo dell’elemento filtrante e raccolte nel tappo rimovibile anche in assenza di flusso – osservare quindi scrupolosamente le indicazioni di installazione riportate sul foglio di istruzioni allegato al prodotto o scaricabile dal sito. È altresì necessario prevedere nell’istallazione che ci sia uno spazio sufficiente per svitare ed estrarre completamente l’elemento filtrante insieme al tappo. Ove vi siano vibrazioni è opportuno prevedere adeguati sistemi di smorzamento e fissaggio dei prodotti per non caricare oltremodo le saldature/brasature e le connessioni.
